CENTROS DE TORNEADO CNC

Maquina CNCCentro de  Torneado CNC 3-4 Ejes

DAEWOO PUMA TT2000 – SY





Diámetro máximo torneable  250

Distancia entre cabezales 650

Paso de barra Ø65

2 cabezales

2 torretas

Eje Y

Eje C

Centro de Torneado CNCMedios productivos torneados.com

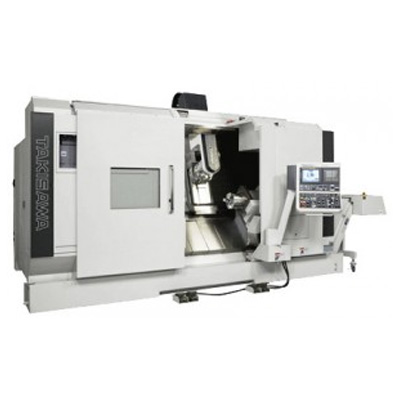

TAKISAWA TMM -250 M 001









Diámetro máximo torneable 350

Distancia entre cabezales 600

Paso de barra Ø75

2 husillos

2 torretas

Eje Y

Eje C

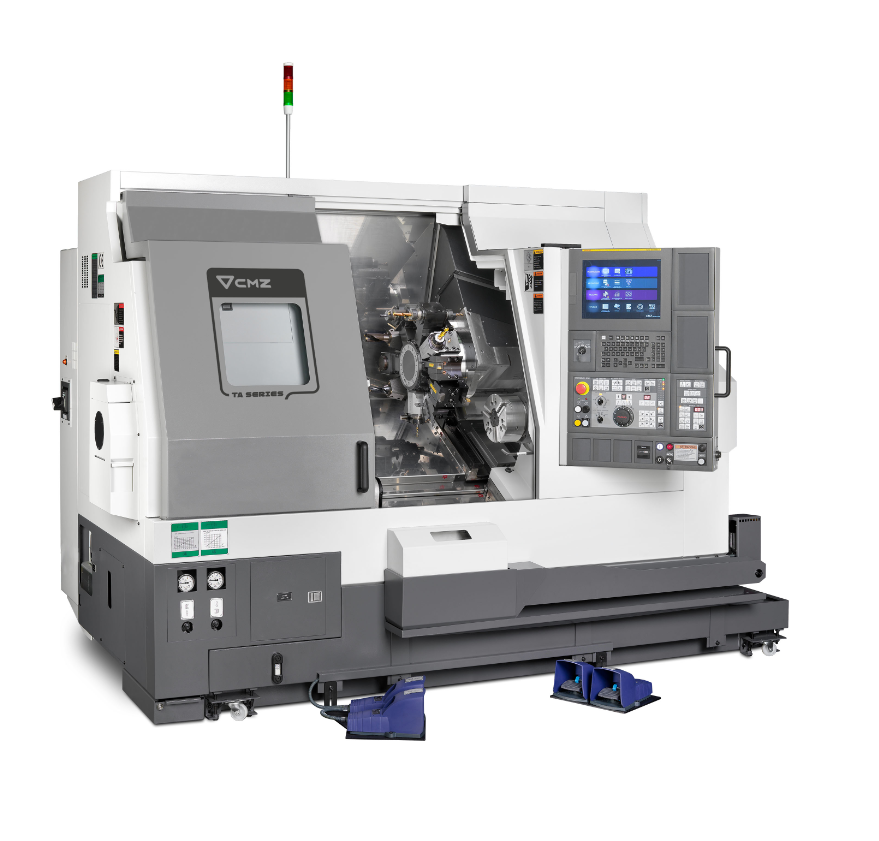

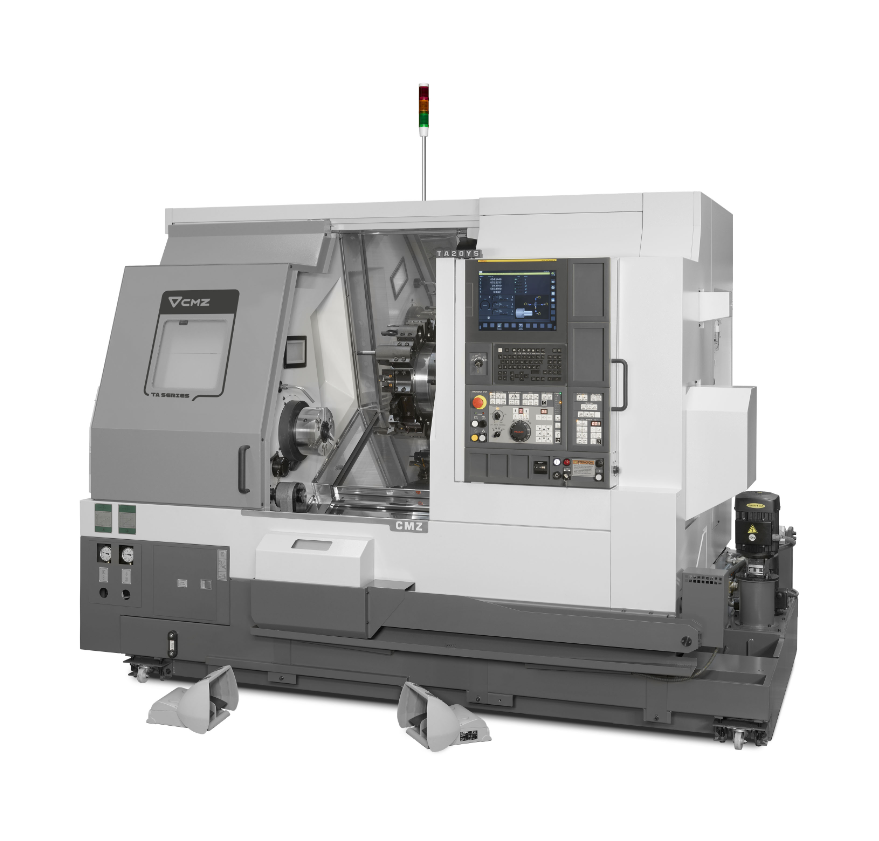

Centro de Torneado CNCCentro de Torneado CMZ-TBI-520B

CMZ TBI 520B





Max turning dia.     420mm
Max Turning len.     1100mm
Bar size     82mm or 108mm
Spindle Nose     A2-8 and A2-11
Spindle Speed     3750, 3000 and 2500rpm
Spindle Power     22kW cont. 40kW max
Torque     582Nm and 730Nm
Driven Tools     17kW 4000rpm 75Nm

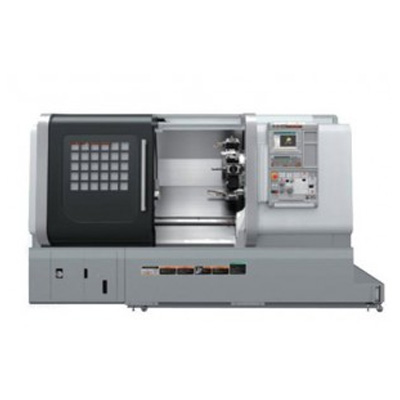

Centro de Torneado CNCMORI-SEIKI-NLX-2500

MORI SEIKI NLX 2500/700







Máximo diámetro de torneado Ø380

Longitud máx. torneado 700

Paso de barra Ø80

Contrapunto automático

Eje C

Centro de Torneado CNCGILDEMEISTER CTX400

GILDEMEISTER CTX400





Specifications:

Number of driven toolspositions     12 pos.
turret (x-stations)     12
rapid traverse Z-axis     15 m/min
rapid traverse X-axis     10 m/min
drive capacity – spindle motor     22 kW
turning speeds     25 – 5.000 U/min
chucking diameter     200 mm
spindle bore     72 mm
bearing diameter     100 mm
spindle nose     140 h5
travel -z axis     640 mm
travel -x axis     212 mm
swing diameter over slide rest     290 mm
swing diameter max. over bed cover     500 mm
control     EPL 2
turning length     640 mm
turning diameter     290 mm

CENTROS DE MECANIZADO

Centro de  Mecanizado CNC 3-4 EjesDaewoo-Mynx-500

DAEWOO MYNX500





Specifications:    MYNX 500
Travel, X (Long.)    40″
Travel, Y (Cross)    20″
Travel, Z (Vert.)    20″
Table size    19.7×47.2″
Spindle speeds    8,000 RPM
ATC type    24 Pos.
CNC control    Fanuc 21-MB
Rapids    945-XY, 788-Z ipm
Spindle HP    20
Cuarto eje incorporado

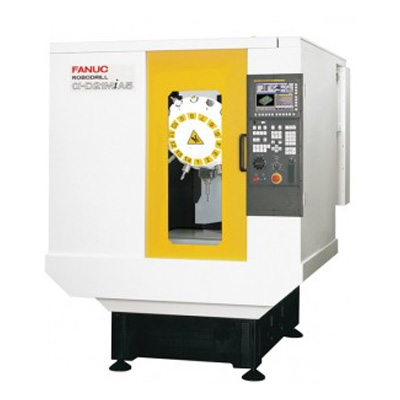

Centro de  Mecanizado ROBODRILL α T21 iD

FANUC ROBODRILL αT21iD





Spindle Speed Max. 20000 rpm

Rapid Travers X, Y,Z 54 mmin

X 500 mm

Y 400 mm

Z 330 mm

Sistemas de Medición

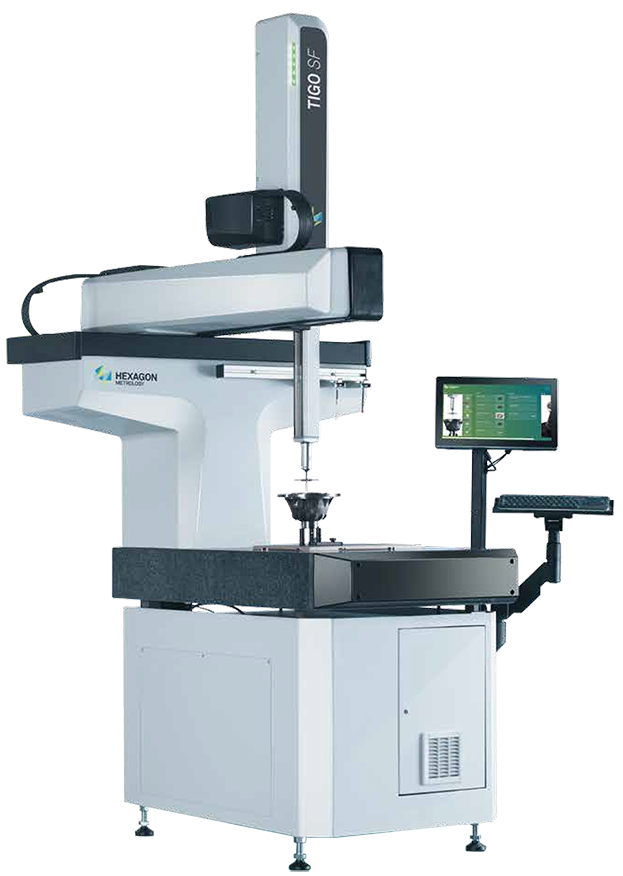

Centro de Medición de Coordenadas

TIGO SF





STIGO SF es una máquina de medición de coordenadas (MMC) 3D precisa y compacta diseñada específicamente para su uso en el taller. TIGO SF es la solución ideal de medición para una gran variedad de piezas precisas, pequeñas y medianas de todos los sectores industriales. Con un volumen de medición de 500 x 580 x 500mm (X/Y/Z), la máquina ofrece una precisión volumétrica que la hace la MMC más precisa para el taller en su categoría.

TIGO SF es la solución todo en uno para las áreas de producción: en la configuración típica tanto el controlador como el PC se colocan dentro de la estructura de la máquina y la pantalla y el teclado se colocan en un brazo giratorio para asegurar la máxima ergonomía y ocupar el mínimo espacio en el taller. Esta configuración compacta y autónoma se puede reubicar fácilmente por medio de una simple carretilla elevadora para satisfacer las necesidades variables de la producción.
